TRIGON FS 050 SG

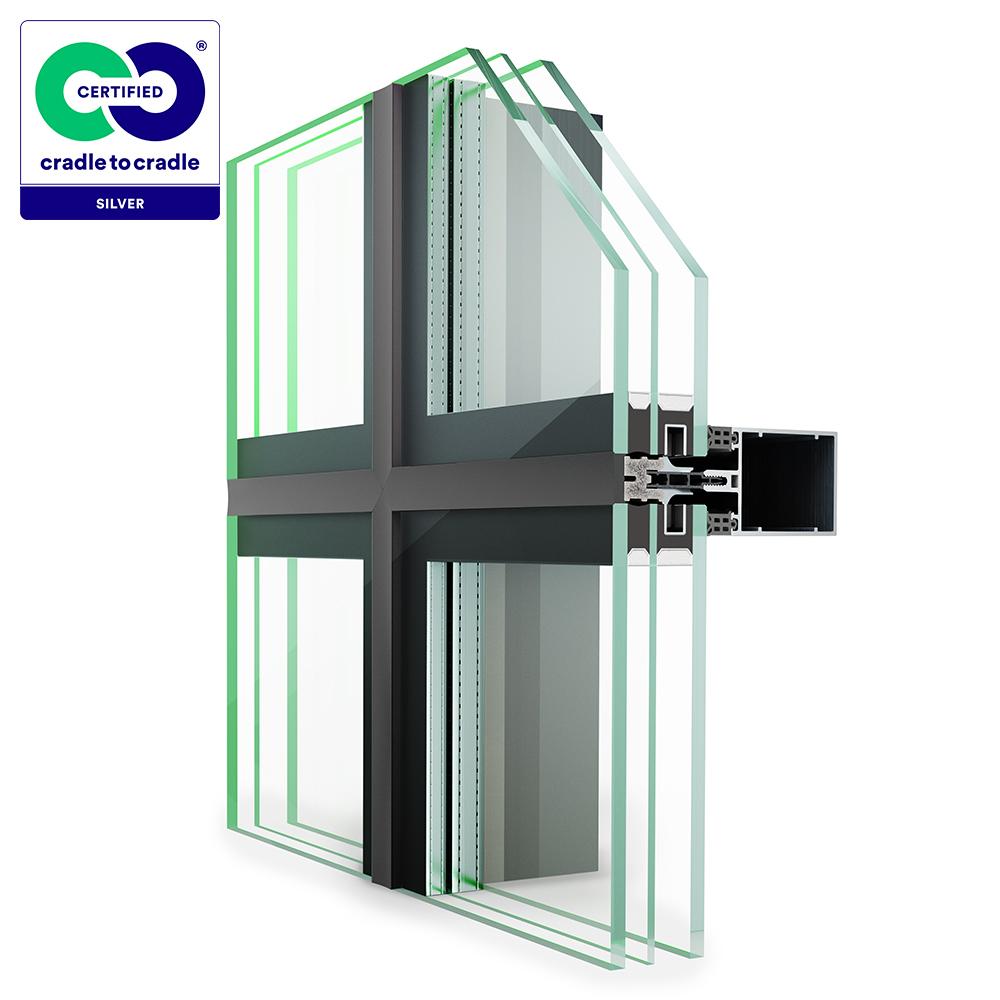

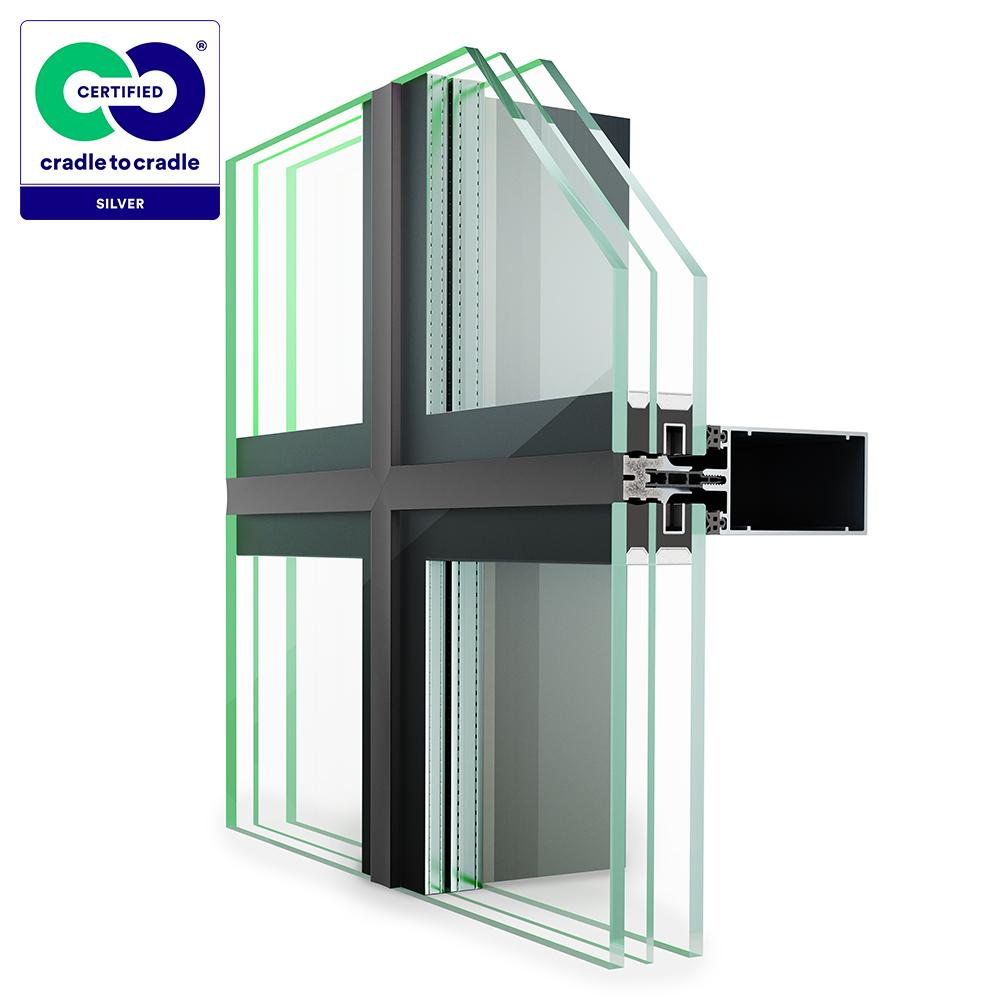

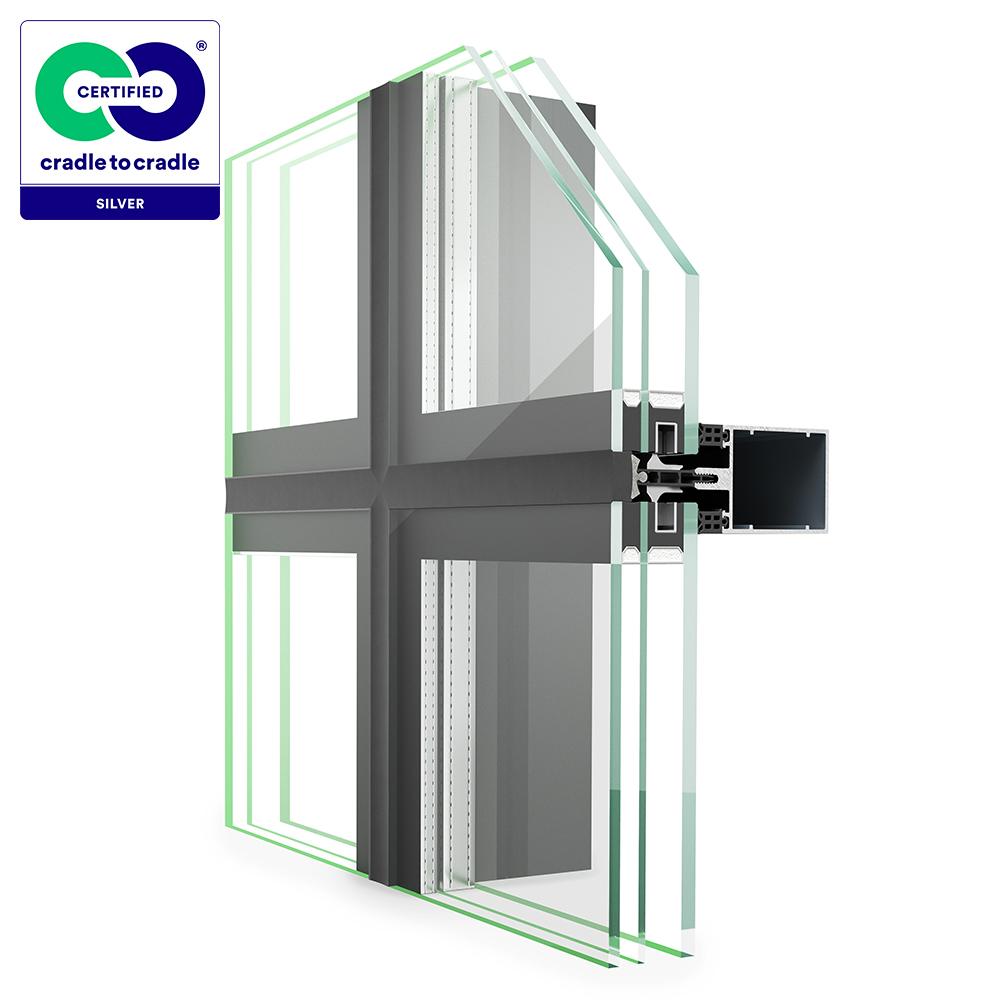

Celoskleněná fasádní konstrukce s 22mm silikonovou spárou proti povětrnostním vlivům pro svislé nebo polygonální fasádní stěny

Pohledová šířka
50 mm
Maximální rozměry tabule
3000 mm x 5000 mm
Tepelná izolace
Uf do 0,81 W/m²K
Odolnost proti násilnému vniknutí
RC1N, RC2N, RC2 a RC3
Vzduchová neprůzvučnost
až 45 dB

Konstrukce

  • Celoskleněná fasádní konstrukce s 22mm silikonovou spárou proti povětrnostním vlivům pro svislé nebo polygonální fasádní stěny
  • Evropské technické schválení ETA-22/0339
  • Maximální rozměry tabule 3000 mm x 5000 mm
  • Snadná montáž zasklení patentovaným kolíčkem

Pohledová šířka

Pohledová šířka sloupkových a příčkových profilů 50 mm

Stavební hloubka profilu

V závislosti na statických požadavcích a úrovni od 27 mm do 250 mm

Varianty tepelné izolace

Aby byly splněny různé tepelné požadavky, existují dvě různé varianty výbavy:

ECO
PLUS

ECO

  • založen na izolačním materiálu ABS
  • umožňuje tloušťky výplně od 32 mm do 68 mm
  • nabízí tepelnou izolaci s hodnotami Uf od 1,2 W/m²k, včetně kolíčku

Dokumenty

pdf

hbh_pp_trigon_fs_050_sg
2.67 MB

vlastnosti

parametry

komfort

VzduchotěsnostAE (>600 Pa) (DIN EN 12152)
VodotěsnostRE1200
Odolnost proti větruZvýšené zatížení 3.6 kN/m², přípustné zatížení 2.4 kN/m² (DIN EN 12179)
Neprůzvučnost48 dB (DIN EN ISO 10140-2)

bezpečnost

Odolnost proti vloupáníRC 1 N, RC 2, RC 2 N, RC 3 (EN 1627)
