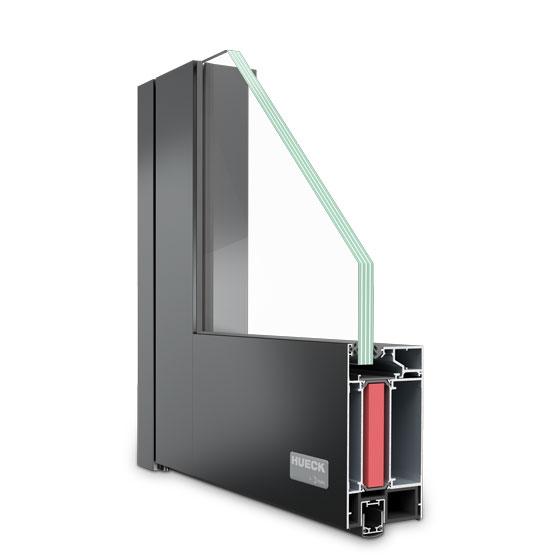

LAVA 77-30

Tepelně izolovaná hliníková protipožární konstrukce podle norem DIN 4102-5 a EN 1634-1 (T30-1 / -2 -FSA a T30-1 / -2 RS-FSA) pro jednokřídlé a dvoukřídlé dveře, otevírané dovnitř nebo ven, s obecným schválením orgánem stavebního dozoru Z-6.20-2144

T30-1

s ochranou proti kouři a protipožárním uzávěrem

T30-1

s ochranou proti kouři a protipožárním uzávěrem

Protipožární zasklení

T30

Vzduchová neprůzvučnost

1křídl. Rw <43dB; 2křídl. Rw <44dB>

Odolnost proti vloupání

RC2 / RC2N

Konstrukce

Tepelně izolovaná hliníková protipožární konstrukce podle norem DIN 4102-5 a EN 1634-1 (T30-1 / -2 -FSA a T30-1 / -2 RS-FSA) pro jednokřídlé a dvoukřídlé dveře, otevírané dovnitř nebo ven, s obecným schválením orgánem stavebního dozoru Z-6.20-2144
Protipožární zasklení F30 podle norem DIN 4102-13 a EN 1634-1, s obecným schválením od stavebního dozoru Z-19.14-2049
Bez přídavných protipožárních izolačních pásků v křídle a rámu.
V oblasti dveří a drážky pro sklo pro případ požáru integrována vrstva zpěňujících (intumescentních) izolační pásků.
Široká škála variant zasklení, rovněž v podobě izolačního trojskla s hodnotou Ug max. 0,5 W/m²K. Výplně panelů volitelně s prosvětlovacím výřezem, s hodnotou Up max. 0,3 W/m²K.

Technické informace

Velikosti/rozměry

Rozměry dveří a křídel:
1křídlé max. průchod Š x V 1458 x 3009 mm | | 2křídlé max. průchod Š x V 2858 x 3009 mm
2-flügelig max. Durchgang B x H 2.858 x 3.009 mm
Hmotnost křídla až 250 kg
Výška prvku - stěny (pevné zasklení) až 5000 mm
Rozměry skel: max. 1586 x 3000 mm, formát na výšku i na šířku.
Rozměry panelů: max. 1400 x 3000 mm, formát na výšku i na šířku.

Izolační zóna

Z výroby ve smyku pružné spojení, vhodné pro pozdější práškové lakování a eloxování
Připraveno na pozdější vložení izolačních pásků pro vysoce tepelně izolované protipožární dveře a zasklení
Profily křídel s delta-T spojením pružným ve smyku pro snížení bimetalického efektu
Volitelné izolační vložky
Variabilní doplňková opatření pro různé požadavky na tepelnou izolaci
Osazovací rámy se spojením pevným ve smyku díky polyamidovým můstkům vyztuženým skelnými vlákny o hloubce 30 mm, nainstalovanými z výroby

Pohledová šířka

Úzké pohledy kombinace osazovacího rámu a rámu okenního křídla, od 148 mm

Stavební hloubka profilu

Osazovací rám a rám křídla: 77 mm
Uvnitř i zvenčí zarovnaný

Těsnění

Dorazová těsnění z EPDM po obou stranách v osazovacích rámech a rámech křídel
Zasklívací těsnění vnitřní i vnější s úzkými pohledy, průběžně obvodově zasouvatelné
Prahové těsnění z EPDM, volitelně v dorazovém a/nebo smyčkovém provedení
Všechna těsnění potažená vrstvou kluzného polymeru, vhodná pro zasklení se samočisticí funkcí
