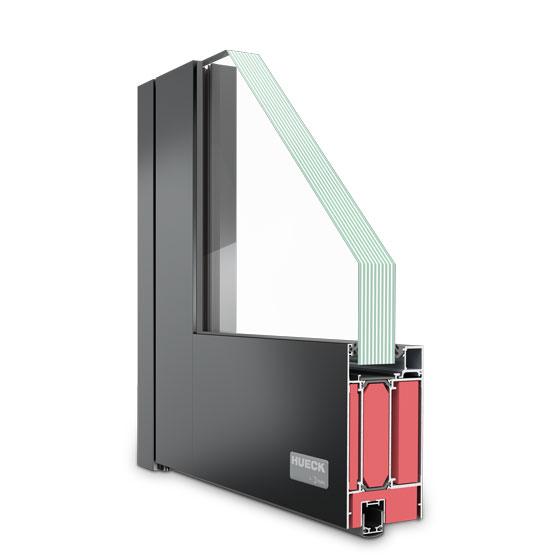

LAVA 77-90

• Tepelně izolovaná hliníková protipožární konstrukce podle norem DIN 4102-5 a DIN EN 1634-1 (T90-1 / -2 -FSA a T90-1 / -2 RS-FSA) pro jednokřídlé a dvoukřídlé dveře, otevírané dovnitř nebo ven, s obecným schválením od stavebního dozoru Z-6.20-2245
• Protipožární zasklení F90 podle norem DIN 4102-13 a EN 1634-1, s obecným schválením od stavebního dozoru Z-19.14-2205
• V oblasti dveří a drážky pro sklo pro případ požáru integrována vrstva zpěňujících (intumescentních) izolační pásků

Velikosti/rozměry

• 1křídlé max. průchod Š x V 1358 x 2500 mm
• 2křídlé max. průchod Š x V 2650 x 2500 mm
• Výška prvku - stěny (pevné zasklení) až 3500 mm
• Rozměry skel: max. 1400 x 2500 mm resp. 1375 x 2760 mm, ve formátu na výšku (u oboustranného izolačního skla), max. 2500 x 1400 mm resp. 1375 x 2760 mm (u oboustranného izolačního skla BS) ve formátu na šířku
• Hmotnost křídla až 300 kg

Izolační zóna

• Z výroby ve smyku pružné spojení, vhodné pro pozdější práškové lakování a eloxování
• Profil křídla s delta-T kompozitem pružným ve smyku pro zmírnění bimetalického efektu

Pohledová šířka

• Úzké pohledy kombinace osazovacího rámu a rámu okenního křídla, od 148 mm

Stavební hloubka profilu

• Osazovací rám/rám křídla 77 mm
• Zasklívací rám 110 mm

Těsnění

• Dorazová těsnění z EPDM po obou stranách v osazovacích rámech a rámech křídel
• Zasklívací těsnění vnitřní i vnější s úzkými pohledy, průběžně obvodově zasouvatelné
• Prahové těsnění z EPDM, volitelně v dorazovém a/nebo smyčkovém provedení
• Všechna těsnění potažená vrstvou kluzného polymeru, vhodná pro zasklení se samočisticí funkcí
