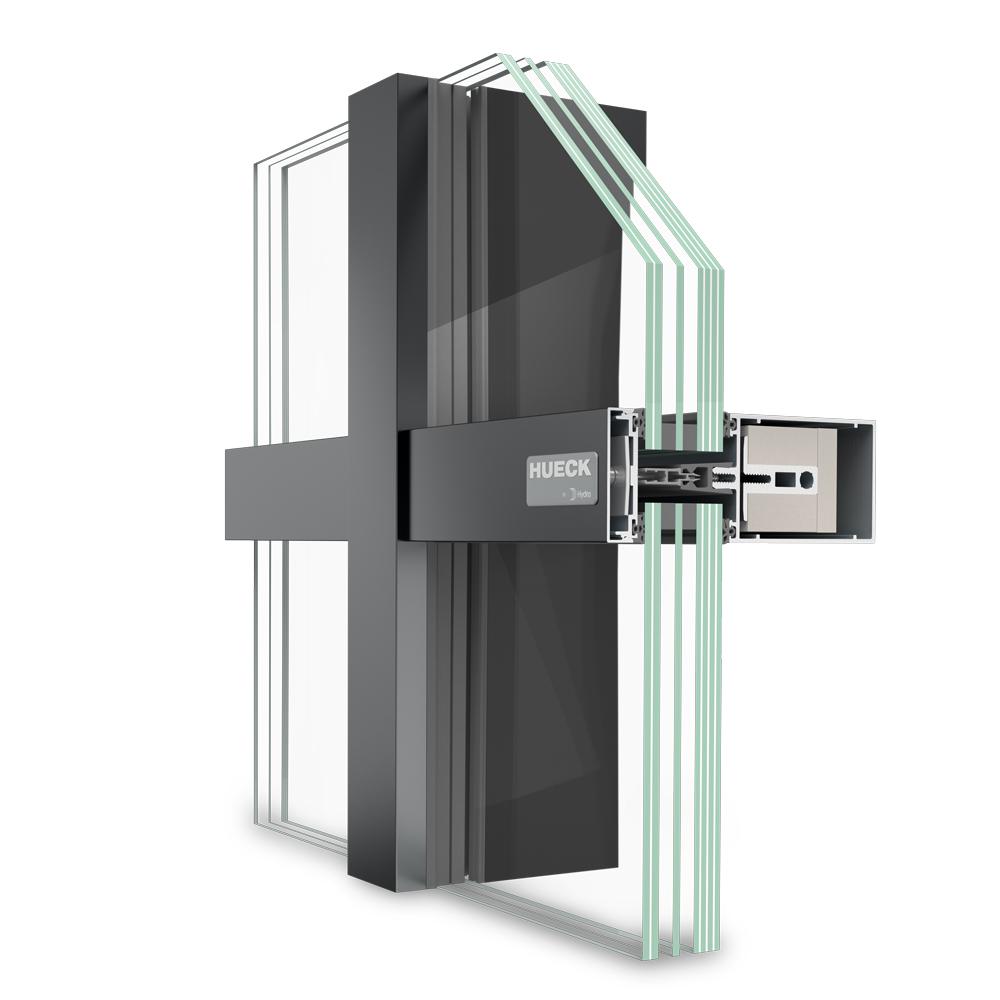

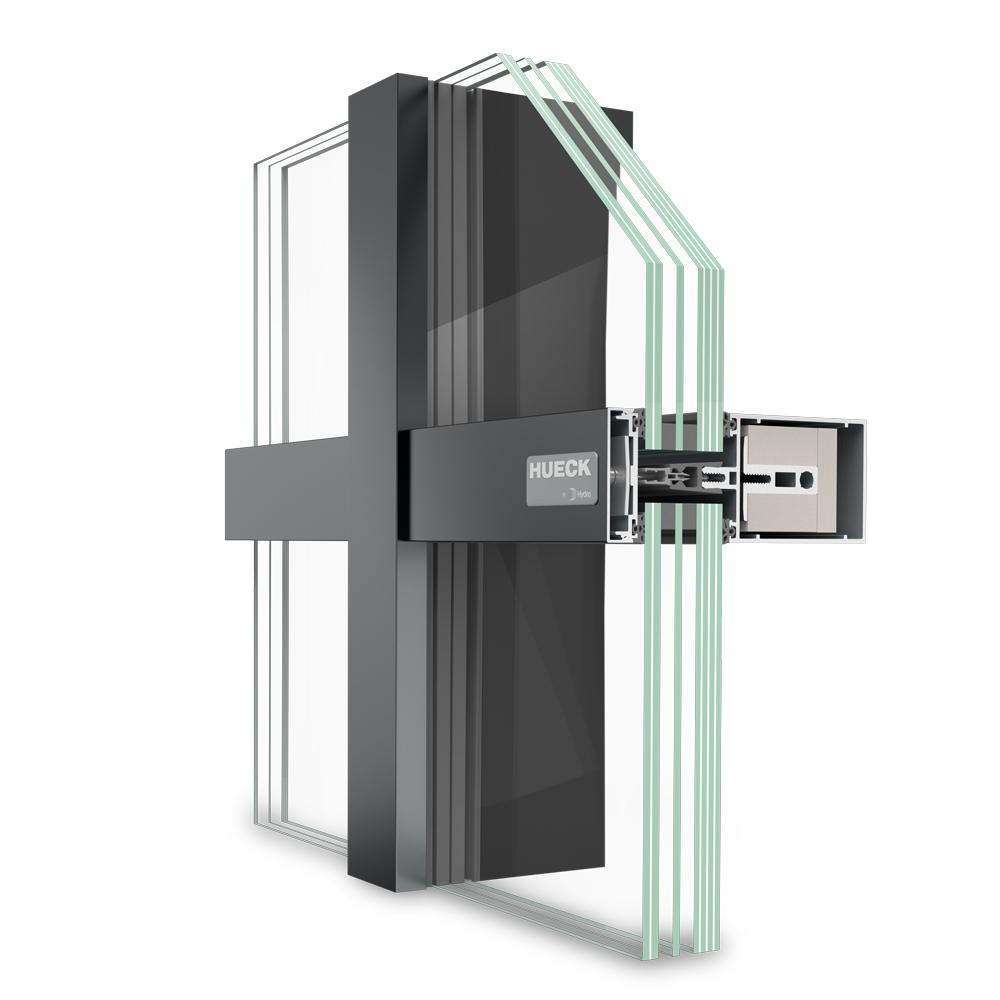

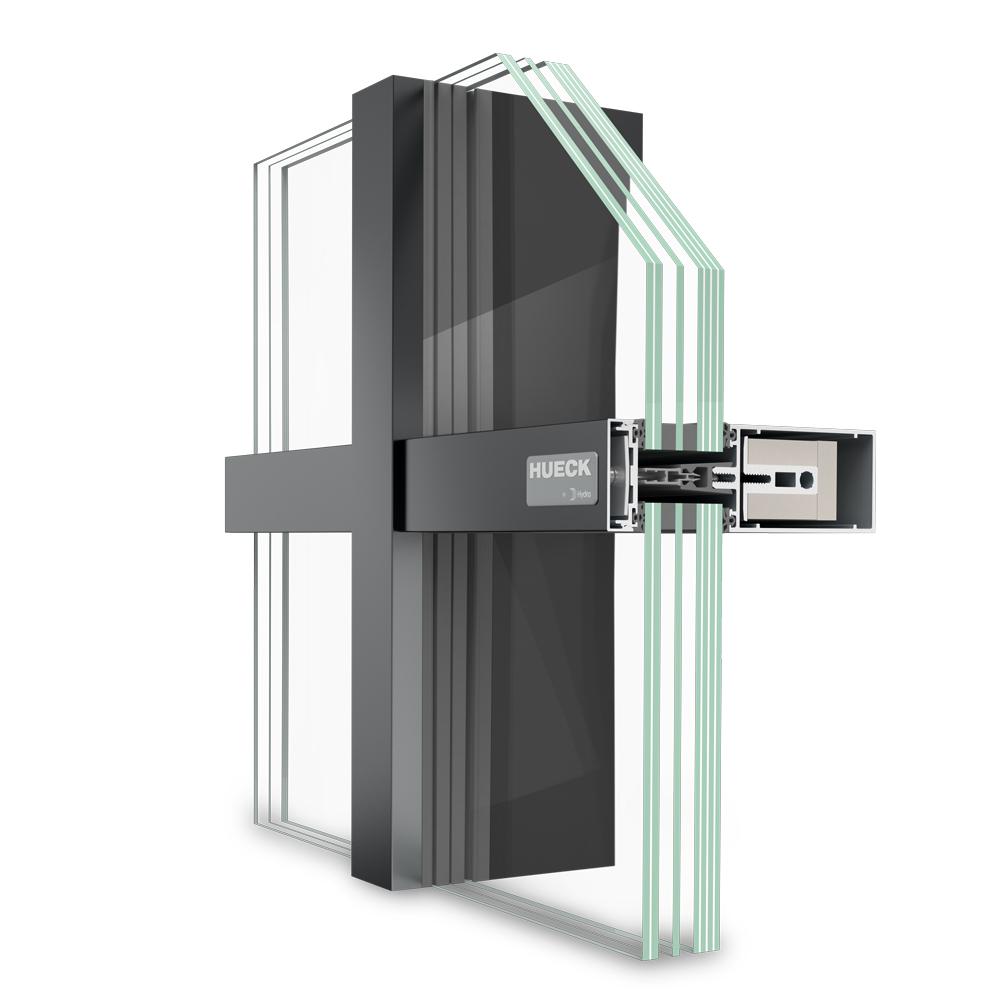

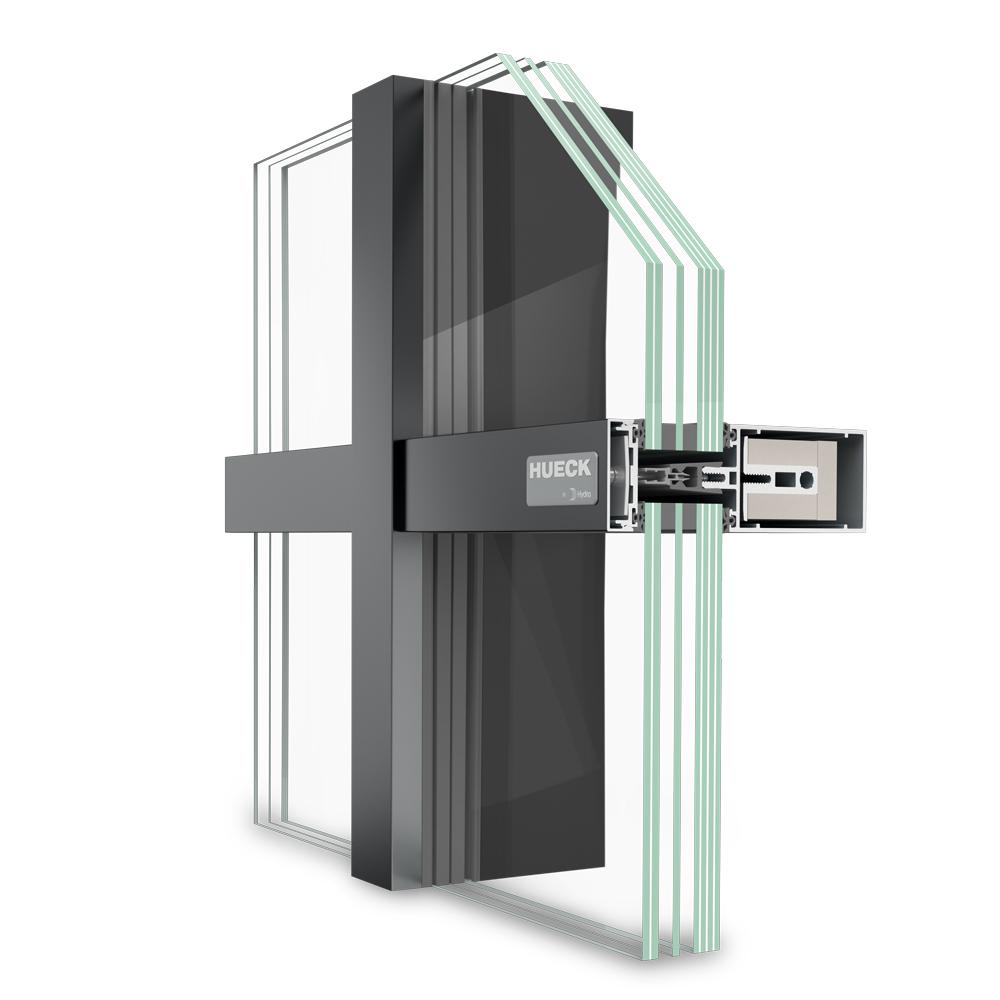

TRIGON FS 050-060 FP30

Tepelně izolovaná hliníková fasádní konstrukce v konstrukčním provedení sloupek-příčka pro svislé fasádní stěny (montážní poloha s náklonem až 10° vůči svislici)

Pohledové šířky

50 a 60 mm

Maximální rozměry tabule

1500 mm x 3000 mm

Klasifikace podle normy

DIN EN 13501-2: E 30, EW 30, EI 30

Upevňovací rozteč

≤ 6000 mm

Výhody

Tepelně izolovaná hliníková fasádní konstrukce v konstrukčním provedení sloupek-příčka pro svislé fasádní stěny (montážní poloha s náklonem až 10° vůči svislici)
Nejlepší hodnoty co se týče stability a tepelné izolace
Jednoduché zpracování a montáž díky používání stejných dílů napříč modelovými řadami
Rozsáhlá nabídka příslušenství: Redukce pro zúžení stěny, ukotvení pro lešení, přípojka ochrany proti slunci, konzole vlastní výroby, variabilní konzoly, vyrovnání potenciálu

Silné stránky

Filigránský design pro moderní architekturu v pohledových šířkách 50 a 60 mm, které lze snadno navzájem kombinovat.
Hmotnost výplně až 1000 kg
Modulární stavebnicový systém pro sloupek-příčka a příčka-příčka
Možno kombinovat s protipožární řadou Hueck Lava 77-30 CE
Fasáda bez omezení výšky a šířky
maximální vzdálenost upevnění činí 6000 milimetrů
maximální rozteč sloupků činí 3022 milimetrů.

Zasklení/panely

Zasklení od obou výrobců skel, společností Pilkington (Pyrostop) a Vetrotech Saint Gobain (Contraflam).
maximální rozměry 1500 x 3000 mm (volitelně ve formátu na výšku nebo na šířku)
Panely jsou možné v tloušťkách od 20 mm. I zde činí maximální rozměry 1500 x 3000 mm ve formátu na výšku nebo na šířku.

Dokumenty

pdf

Produktpass Trigon FS 060_FP30

2.75 MB

vlastnosti

parametry

komfort

VzduchotěsnostAE (>600 Pa) (DIN EN 12152)

VodotěsnostRE1200

Odolnost proti větruZvýšené zatížení 3,6 kN/m², povolené zatížení 2,4 kN/m² (DIN EN 12179)

Neprůzvučnost46 dB (DIN EN ISO 10140-2)

bezpečnost

Odolnost proti vloupáníRC1N, RC2, RC2N, RC3 (EN 1627)
